Inverter AC: cos'è e come controlla in modo efficiente i motori CA

Un azionamento CA è uno dei componenti più strategicamente importanti nel controllo moderno dei motori industriali. Che si gestisca un impianto manifatturiero su larga scala, un sistema commerciale di climatizzazione (HVAC) o un impianto di trattamento delle acque, comprendere cos'è un azionamento CA e in che modo regola esattamente il comportamento dei motori a corrente alternata può avere un impatto diretto e misurabile sull'efficienza energetica, sulla durata degli equipaggiamenti e sui costi operativi. Molti ingegneri e responsabili di impianto usano questo termine in modo intercambiabile con 'azionamento a frequenza variabile' o 'VFD'; sebbene questi termini siano strettamente correlati, la categoria più ampia di azionamento CA comprende l'intero spettro di dispositivi progettati per regolare la corrente alternata fornita ai motori elettrici.

Questo articolo esplora la definizione, l'architettura interna, i principi di funzionamento e i vantaggi in termini di efficienza di un azionamento CA in contesti industriali pratici. Piuttosto che offrire una panoramica superficiale, analizza in dettaglio ogni stadio funzionale del dispositivo e spiega con precisione come interagisce con un motore CA per garantire un controllo accurato della velocità, della coppia e della potenza. Alla fine, avrete una comprensione completa di cosa sia un azionamento CA azionamento CA, di come funzioni meccanicamente ed elettricamente e di perché il suo impiego rappresenti una scelta ingegneristica e finanziaria ragionevole per le applicazioni azionate da motore.

Definizione dell’azionamento CA nel contesto industriale

Identità fondamentale e classificazione

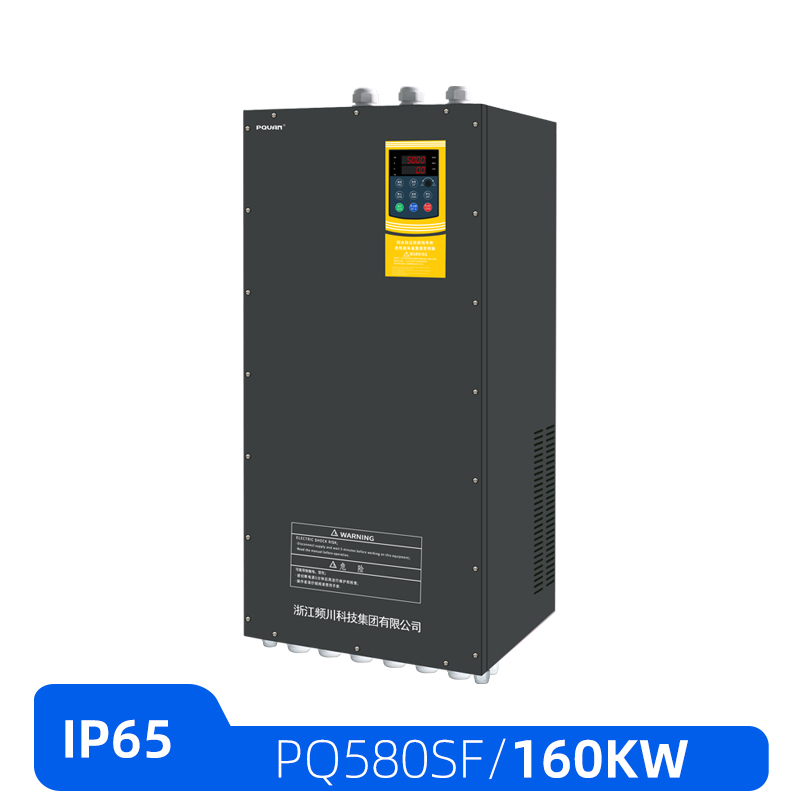

Un azionamento CA è un dispositivo elettronico di conversione di potenza che regola la frequenza e la tensione dell’alimentazione elettrica fornita a un motore asincrono a corrente alternata o a un motore sincrono. Modificando questi due parametri, il dispositivo ottiene un controllo completo della velocità di rotazione del motore senza alterarne fisicamente la struttura meccanica. Si tratta di un approccio fondamentalmente diverso rispetto ai metodi più datati, come il controllo della velocità basato sulla resistenza o i cambi meccanici, che dissipano energia anziché ottimizzarla.

L'azionamento CA appartiene a una famiglia più ampia di dispositivi elettronici di potenza, talvolta denominati azionamenti a velocità regolabile o azionamenti a velocità variabile. Tuttavia, il termine specifico «azionamento CA» è il più preciso quando ci si riferisce a dispositivi progettati esclusivamente per il controllo di motori in corrente alternata, a differenza degli azionamenti CC che gestiscono motori in corrente continua. Nella classificazione industriale, un azionamento CA copre tipicamente configurazioni per sistemi monofase e trifase, con potenze nominali che vanno da frazioni di chilowatt a diverse centinaia di chilowatt o oltre.

Gli attuali azionamenti CA sono realizzati intorno a componenti elettronici a stato solido, microprocessori e processori digitali del segnale, che consentono un controllo estremamente fine delle forme d'onda in uscita. Questa base digitale distingue la tecnologia moderna degli azionamenti CA dai sistemi analogici delle decadi precedenti, abilitando funzionalità quali il controllo in tempo reale dei loop di retroazione, la comunicazione con sistemi SCADA e sequenze programmabili di ramp-up e ramp-down.

Terminologia chiave associata agli azionamenti CA

Comprendere correttamente un azionamento CA richiede familiarità con diversi termini correlati. In questo contesto, la 'frequenza' indica il numero di cicli elettrici al secondo, misurata in hertz (Hz), che corrisponde direttamente alla velocità di sincronismo del motore CA. Un’alimentazione standard a 50 Hz o 60 Hz può essere modulata da un azionamento CA per fornire qualsiasi frequenza compresa nel suo intervallo programmabile, consentendo all’utente un controllo completo della velocità del motore.

Il concetto di 'rapporto V/Hz' è centrale nella maggior parte delle strategie adottate dagli azionamenti CA. Per mantenere un flusso magnetico adeguato all’interno del motore, l’azionamento deve regolare la tensione in proporzione alla frequenza. Se la frequenza diminuisce senza una corrispondente riduzione della tensione, il nucleo del motore può saturarsi e surriscaldarsi. L’azionamento CA gestisce automaticamente tale rapporto, proteggendo il motore mentre fornisce la velocità richiesta.

Un altro termine importante è 'controllo della coppia', che indica la capacità dell'inverter CA di regolare non solo la velocità, ma anche la forza rotazionale applicata dal motore al suo carico meccanico. Le unità avanzate di inverter CA offrono modalità di controllo vettoriale o di controllo diretto della coppia, garantendo prestazioni superiori in termini di coppia a basse velocità, requisito fondamentale per applicazioni quali argani, estrusori e cartiere.

Architettura interna di un inverter CA

Stadio raddrizzatore

Ogni inverter CA avvia il proprio processo di conversione con uno stadio raddrizzatore, che converte l'alimentazione CA di rete in corrente continua. Nella maggior parte degli inverter CA per uso industriale, ciò viene realizzato mediante un raddrizzatore a ponte a onda intera composto da diodi di potenza oppure, nelle versioni più avanzate, da tiristori controllati. La tensione CC risultante non è perfettamente costante, ma presenta un'ondulazione (ripple) che deve essere gestita nello stadio successivo.

La qualità della rettificazione influisce in modo significativo sulle prestazioni a valle dell'inverter per corrente alternata. Un bus in corrente continua (DC) scarsamente filtrato può introdurre distorsioni armoniche nella rete di alimentazione, interferendo potenzialmente con altre apparecchiature sensibili che condividono la stessa infrastruttura elettrica. I progetti di inverter per corrente alternata di alta qualità incorporano reattori di linea front-end o raddrizzatori attivi front-end per ridurre al minimo l'iniezione di armoniche e rispettare gli standard di qualità della rete, come lo standard IEEE 519.

Bus in corrente continua (DC) e banco di condensatori

Dopo la rettificazione, l'inverter per corrente alternata immagazzina energia in un bus in corrente continua (DC), costituito da un insieme di condensatori ad alta capacità. Questo serbatoio di energia svolge due funzioni: livella la tensione in corrente continua rettificata per fornire un’alimentazione stabile allo stadio di inversione e agisce come tampone che assorbe l’energia rigenerativa quando il motore rallenta e funziona momentaneamente da generatore. La tensione del bus in corrente continua (DC) in un tipico inverter trifase da 380 V è di circa 540 VCC nelle normali condizioni di funzionamento.

Lo stato di salute del banco di condensatori è un aspetto critico della manutenzione per qualsiasi installazione di azionamento CA. I condensatori elettrolitici si degradano nel tempo a causa del calore e dello stress elettrico, e la loro capacità effettiva determina la capacità dell'azionamento di gestire carichi transitori ed eventi rigenerativi.

Stadio dell'inverter e controllo PWM

Lo stadio dell'inverter costituisce il cuore funzionale dell'azionamento CA ed è il componente più direttamente responsabile del controllo del motore CA. Esso è composto da un insieme di transistor bipolari a gate isolato, comunemente noti come IGBT, disposti in una configurazione a ponte trifase. Commutando questi transistor in modo preciso, l'azionamento CA sintetizza una tensione di uscita CA simulata con frequenza e ampiezza completamente controllabili.

La strategia di commutazione utilizzata da praticamente tutti i moderni progetti di azionamenti CA è chiamata modulazione della larghezza d’impulso, o PWM. Nel controllo PWM, gli interruttori IGBT operano a un’elevata frequenza portante, tipicamente compresa tra 2 kHz e 16 kHz, e la larghezza di ciascun impulso di tensione viene variata per approssimare una forma d’onda sinusoidale liscia. L’induttanza intrinseca del motore agisce come un filtro passa-basso naturale, livellando la tensione a impulsi in una corrente quasi sinusoidale che aziona il motore in modo efficiente.

La frequenza portante PWM è un parametro di regolazione fondamentale in qualsiasi installazione di azionamento CA. Frequenze portanti più elevate producono forme d’onda di uscita più lisce e un funzionamento del motore più silenzioso, ma generano anche maggiore calore all’interno dell’azionamento CA stesso, richiedendo una riduzione della potenza nominale (derating). Frequenze portanti più basse sono invece più efficienti dal punto di vista termico per l’azionamento, ma possono causare rumore udibile del motore. La maggior parte degli azionamenti CA consente all’utente di selezionare la frequenza portante come parte del processo di messa in servizio.

Come un azionamento CA controlla la velocità e la coppia del motore

Modalità di controllo scalare

La modalità operativa più semplice disponibile in un azionamento CA è il controllo scalare, noto anche come controllo V/Hz. In questa modalità, l'azionamento mantiene un rapporto fisso tra tensione di uscita e frequenza di uscita su tutto l'intervallo di velocità. Questo approccio è semplice da configurare e funziona in modo affidabile in applicazioni in cui non è richiesto un controllo dinamico preciso della coppia, ad esempio pompe centrifughe, ventilatori e semplici sistemi di trasporto a nastro.

Il controllo scalare in un azionamento CA presenta limitazioni a velocità molto basse, dove il rapporto fisso V/Hz può determinare una riduzione del flusso magnetico e una diminuzione della coppia erogata. Molti azionamenti CA risolvono questo problema mediante la funzione «boost della coppia», che aumenta leggermente la tensione alle basse frequenze per compensare tale effetto. Sebbene non sia altrettanto preciso del controllo vettoriale, il funzionamento in modalità scalare è computazionalmente semplice ed estremamente robusto, rendendolo una scelta pratica per la stragrande maggioranza delle applicazioni con pompe e ventilatori a velocità variabile.

Modalità di controllo vettoriale

Il controllo vettoriale, noto anche come controllo orientato al campo, è un algoritmo più avanzato disponibile nei prodotti per azionamenti CA di fascia alta. In questa modalità, l'azionamento scompone la corrente del motore in due componenti matematicamente ortogonali: una che controlla il flusso magnetico e una che controlla la coppia. Regolando indipendentemente questi due componenti, l'azionamento CA ottiene una risposta della coppia molto più rapida e una regolazione della velocità più precisa rispetto a quanto offerto dal controllo scalare.

Esistono due varianti del controllo vettoriale utilizzate nei sistemi di azionamento CA: il controllo vettoriale senza sensore e il controllo vettoriale in catena chiusa. Il controllo vettoriale senza sensore stima la velocità del rotore e il flusso mediante modelli matematici integrati nel processore dell'azionamento CA, eliminando la necessità di un encoder fisico sull'albero del motore. Il controllo vettoriale in catena chiusa utilizza invece un feedback effettivo proveniente da un encoder per ottenere la massima precisione ed è impiegato in applicazioni esigenti, quali avvolgitori, gru e sistemi di posizionamento di tipo servo.

La scelta tra modalità scalare e vettoriale in un azionamento CA deve essere dettata dalle esigenze dinamiche dell'applicazione. Per ventilatori e pompe a velocità costante, il controllo scalare fornito da un azionamento CA è del tutto adeguato. Per applicazioni che richiedono una coppia precisa a velocità zero o accelerazioni e decelerazioni rapide, il controllo vettoriale fornito dall'azionamento CA diventa non solo vantaggioso, ma necessario per un funzionamento affidabile.

Vantaggi in termini di efficienza energetica derivanti dall'utilizzo di un azionamento CA

Le leggi di affinità e i risparmi ottenuti con la regolazione della velocità

Uno dei motivi più convincenti per impiegare un azionamento CA su pompe e ventilatori è la fisica descritta dalle leggi di affinità. Questi principi di dinamica dei fluidi stabiliscono che il consumo di potenza in una pompa o in un ventilatore centrifugo è proporzionale al cubo della velocità dell'albero. Ciò significa che ridurre la velocità del motore del 20 percento mediante un azionamento CA comporta una riduzione del consumo di potenza di circa il 49 percento, un risparmio energetico notevole che si traduce direttamente in minori costi elettrici.

Al contrario, i metodi tradizionali di regolazione della velocità, come le valvole di strozzamento sulle pompe o le pale di regolazione all’ingresso delle ventole, sprecano energia creando una resistenza artificiale pur mantenendo il motore in funzione alla velocità massima. Un azionamento CA elimina questa inefficienza semplicemente riducendo la velocità del motore per adeguarla alla richiesta effettiva. Nel corso di un intero anno di funzionamento, questa differenza nel consumo energetico può tradursi in risparmi pari a decine di migliaia di chilowattora per ogni installazione di azionamento, con periodi di recupero dell’investimento spesso misurati in mesi anziché in anni.

Avviamento graduale e riduzione dello stress meccanico

Oltre ai risparmi energetici derivanti dal funzionamento a velocità variabile, un azionamento CA fornisce anche notevoli miglioramenti dell’efficienza grazie alle sequenze controllate di avviamento e arresto. Quando un motore CA viene avviato direttamente alla rete, senza azionamento, assorbe una corrente di spunto che può raggiungere sei-otto volte la sua corrente nominale a pieno carico. Questo picco di corrente sollecita i bobinaggi del motore, le infrastrutture di alimentazione elettrica e tutti i componenti meccanici connessi, come cinghie, giunti e riduttori.

Un azionamento CA elimina questa corrente di spunto aumentando gradualmente, da zero, la frequenza e la tensione in uscita. Il motore accelera in modo regolare, con la corrente limitata a un livello sicuro e programmabile, tipicamente pari al 150 % della corrente nominale o inferiore. Questa funzione di avviamento graduale non solo riduce l’usura del motore, ma prolunga anche la vita utile di tutti gli equipaggiamenti meccanici connessi, riducendo i costi di manutenzione e i fermi imprevisti durante l’intero ciclo di vita operativo del sistema.

Allo stesso modo, la rampa di decelerazione controllata del variatore di frequenza evita lo shock meccanico che si verifica quando un motore sotto carico si arresta bruscamente. In applicazioni come nastri trasportatori che movimentano materiali fragili o ascensori, il profilo di arresto morbido fornito da un variatore di frequenza non è soltanto una caratteristica di efficienza, ma un requisito di sicurezza e di qualità del prodotto.

Scenari applicativi e criteri di selezione per i variatori di frequenza

Settori industriali e casi d’uso in cui i variatori di frequenza offrono il massimo valore

L'inverter a corrente alternata trova applicazione in un'ampia gamma di settori industriali proprio perché i motori asincroni a corrente alternata costituiscono il principale motore primo negli ambienti industriali e commerciali in tutto il mondo. Nel settore idrico e delle acque reflue, gli inverter a corrente alternata installati sulle stazioni di pompaggio consentono la modulazione della portata in risposta diretta alla domanda, eliminando lo spreco energetico e le sovrapressioni associate all'accensione e allo spegnimento intermittente dei motori. Nei sistemi HVAC, il controllo tramite inverter a corrente alternata dei compressori dei gruppi frigoriferi, delle ventole delle torri di raffreddamento e delle unità di trattamento aria è ormai considerato pratica standard nella progettazione di edifici ad alta efficienza energetica.

Gli ambienti produttivi impiegano ampiamente gli azionamenti CA in applicazioni che vanno dalle presse per stampaggio a iniezione ed estrusori ai mandrini delle macchine utensili a controllo numerico (CNC) e agli azionamenti degli assi dei robot. Il settore alimentare e delle bevande fa affidamento sulla tecnologia degli azionamenti CA per controllare attrezzature per il mescolamento, il riempimento e il trasporto, garantendo la precisione di velocità e la conformità igienica richieste da questo settore. Nel settore petrolifero e del gas, i sistemi di azionamento CA gestiscono le pompe ESP, i compressori per oleodotti e i top drive delle piattaforme di perforazione, operando in condizioni ambientali e di sicurezza particolarmente gravose, tipiche di tale industria.

Criteri per la selezione dell'azionamento CA appropriato

La scelta del variatore di frequenza CA appropriato per una determinata applicazione richiede una valutazione accurata di diversi parametri tecnici. Il primo è la potenza nominale, che deve corrispondere alla potenza del motore espressa in chilowatt o cavalli vapore, tenendo conto di eventuali esigenze di sovraccarico durante l’accelerazione o i picchi di processo. La maggior parte dei fogli dati dei variatori di frequenza CA specifica una corrente nominale per 'servizio normale' e una corrente nominale per 'servizio gravoso'; la corrente corretta va selezionata in base al tipo di carico.

Anche la tensione di alimentazione e la configurazione in fase sono altrettanto critiche. Un variatore di frequenza CA progettato per un’alimentazione trifase a 380 V non è intercambiabile con uno progettato per un’alimentazione monofase a 220 V senza un’adeguata verifica ingegneristica. L’intervallo di frequenza di uscita, la disponibilità delle modalità di controllo, il supporto ai protocolli di comunicazione e il grado di protezione ambientale dell’involucro del variatore di frequenza CA devono tutti essere adeguati ai requisiti dell’installazione prima dell’acquisto.

La gestione termica è un altro criterio di selezione spesso trascurato. Un azionamento CA genera calore durante il funzionamento e il suo involucro deve essere dimensionato e ventilato in modo adeguato, oppure l'azionamento deve essere montato su pannello con uno spazio libero e un flusso d'aria sufficienti. Una gestione termica insufficiente è una delle principali cause di guasti prematuri degli azionamenti CA e deve essere affrontata rigorosamente nella fase di progettazione, piuttosto che corretta successivamente all'installazione.

Domande frequenti

Qual è la differenza tra un azionamento CA e un VFD?

I termini vengono spesso usati in modo intercambiabile nella pratica industriale, ma tecnicamente un azionamento CA è una categoria più ampia, che indica qualsiasi dispositivo in grado di controllare la velocità e la coppia di un motore CA mediante elettronica di potenza. Un VFD, o variatore di frequenza, è il tipo più comune di azionamento CA e realizza specificamente il controllo della velocità variando la frequenza in uscita. Tutti i VFD sono azionamenti CA, ma alcuni tipi di azionamenti CA, come i soft starter o i cicloconvertitori, non operano esclusivamente mediante variazione di frequenza.

Un azionamento CA può essere utilizzato con qualsiasi motore CA?

La maggior parte dei normali motori asincroni CA è compatibile con un azionamento CA, ma occorre tenere conto di alcune considerazioni. I motori alimentati da un azionamento CA a basse velocità per periodi prolungati potrebbero richiedere un raffreddamento forzato aggiuntivo, poiché la ventola interna del motore ruota anch’essa a bassa velocità. Inoltre, i motori più vecchi con isolamento sottile potrebbero risultare sensibili ai picchi di tensione associati all’uscita PWM di un azionamento CA. Per applicazioni gravose, si raccomandano motori specificatamente classificati come «adatti per inverter» o «adatti per azionamenti», al fine di garantire una lunga durata operativa quando abbinati a un azionamento CA.

In che modo un azionamento CA riduce il consumo energetico nelle applicazioni con pompe?

Nelle applicazioni con pompe, un azionamento CA riduce il consumo energetico consentendo al motore della pompa di funzionare a una velocità che corrisponde effettivamente alla domanda di portata, anziché funzionare sempre a piena velocità e regolare la portata mediante una valvola. Poiché il consumo di potenza della pompa segue la legge del cubo rispetto alla velocità, anche riduzioni modeste della velocità producono notevoli risparmi energetici. Una pompa che funziona all’80 percento della velocità massima tramite un azionamento CA consuma solo circa il 51 percento della potenza che assorbirebbe a piena velocità, erogando la stessa portata a un costo energetico drasticamente inferiore.

Quali funzioni di protezione offre un moderno azionamento CA?

Un moderno azionamento CA incorpora diversi livelli di protezione sia per l'azionamento stesso che per il motore collegato. Le protezioni tipiche includono la protezione da sovracorrente, che impedisce picchi di corrente dannosi durante l'accelerazione o il sovraccarico; la protezione da sovratensione e sottotensione, che arresta in sicurezza l'azionamento qualora la tensione di alimentazione esca dai limiti accettabili; la protezione da sovraccarico termico del motore, basata sul calcolo del riscaldamento I²t; la protezione da cortocircuito nello stadio di potenza dell'azionamento; e il rilevamento di guasto a terra. Molti azionamenti CA includono inoltre diagnosi basate sulle comunicazioni, che consentono il monitoraggio remoto e avvisi di manutenzione predittiva prima che si verifichino guasti.
