Miękki rozruch to niezbędne urządzenie do kontrolowania przyspieszenia silnika i zmniejszania naprężeń mechanicznych w sprzęcie przemysłowym. Niezależnie od tego, czy zarządzasz obiektem z wieloma silnikami, czy modernizujesz pojedynczą linię produkcyjną, zrozumienie zasad prawidłowej instalacji miękkiego rozruchu może znacząco wydłużyć żywotność sprzętu oraz poprawić niezawodność jego działania. Ten przewodnik przedstawia pełny proces instalacji miękkiego rozruchu – od wstępnego planowania po końcowe uruchomienie – zapewniając bezpieczne i wydajne działanie sprzętu od pierwszego dnia.
Instalacja miękkiego rozruchu wymaga uwagi na specyfikacje elektryczne, położenie montażowe oraz konfiguracje przewodów sterujących. Proces instalacji obejmuje kilka kluczowych etapów, w tym ocenę miejsca montażu, rozmieszczenie elementów elektrycznych, podłączenie zasilania, konfigurację sygnałów sterujących oraz testowanie systemu. Stosowanie metodycznego podejścia do instalacji miękkiego rozruchu pozwala uniknąć kosztownych błędów, skrócić czas przestoju oraz zapewnić zgodność z przemysłowymi standardami bezpieczeństwa. Ten szczegółowy przewodnik obejmuje wszystkie niezbędne kroki, które początkujący powinni znać, aby pomyślnie wdrożyć miękki rozruch.
Zrozumienie podstaw miękkiego rozruchu przed instalacją

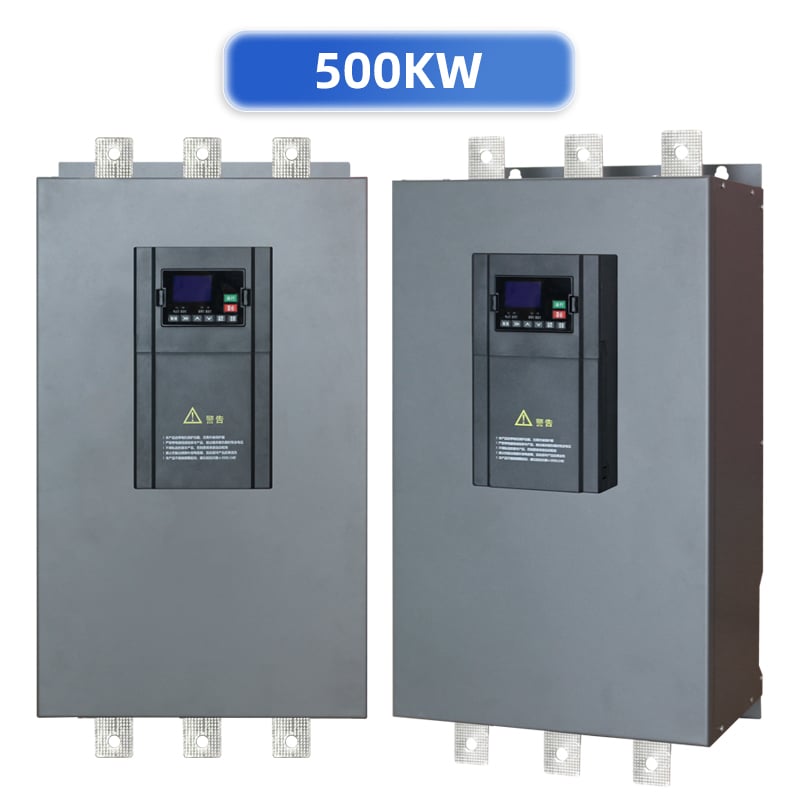

Czym jest miękki rozruch i dlaczego instalacja ma znaczenie
Soft starter to urządzenie elektroniczne sterujące mocą, które stopniowo zwiększa napięcie doprowadzane do silnika prądu przemiennego podczas jego rozruchu, zapobiegając nagłemu przepływowi prądu zwarciowego występującemu przy bezpośrednim podłączeniu silnika do sieci. W przeciwieństwie do falowników soft starter utrzymuje stałą prędkość obrotową silnika, kontrolując jednocześnie proces przyspieszania w sposób płynny. Prawidłowa instalacja soft startera zapewnia, że układy mechaniczne są narażone na mniejsze obciążenia udarowe, łożyska zużywają się wolniej, a naprężenie pasków lub łańcuchów pozostaje stabilne. Soft starter musi zostać prawidłowo umieszczony, podłączony i zaprogramowany, aby zapewnić te korzyści ochronne oraz utrzymać wydajność silnika przez cały okres eksploatacji urządzenia.
Główne korzyści wynikające z prawidłowej instalacji soft startera
Poprawna instalacja miękkiego rozruchu zapewnia wiele korzyści operacyjnych. Sterowane przyspieszanie, jakie zapewnia miękki rozruch, wydłuża żywotność łożysk silnika poprzez zmniejszenie naprężeń mechanicznych podczas rozruchu. Ponadto instalacja miękkiego rozruchu ogranicza obciążenie elektryczne systemu zasilania, minimalizując spadki napięcia, które mogłyby wpływać na inne urządzenia w tym samym obwodzie. Efektywność energetyczna wzrasta, ponieważ technologia miękkiego rozruchu redukuje szczytowe prądy rozruchowe o do 75 procent w porównaniu do tradycyjnych rozruchów bezpośrednich. Gdy poświęcisz czas na prawidłową instalację miękkiego rozruchu, chronisz całą infrastrukturę swojego systemu, jednocześnie obniżając koszty konserwacji i nieplanowane przestoje.
Planowanie wstępne i ocena miejsca
Wybór odpowiedniego miejsca instalacji
Fizyczne umieszczenie miękkiego rozruchu ma istotny wpływ na skuteczność instalacji oraz długotrwałą niezawodność. Wybierz miejsce instalacji zapewniające odpowiednią wentylację i utrzymujące temperaturę otoczenia w zakresie od 0 do 40 stopni Celsjusza. Unikaj instalowania miękkiego rozruchu w obszarach o nadmiernym wilgotności, obecności gazów korozyjnych lub źródeł wibracji. Miejsce instalacji miękkiego rozruchu powinno zapewniać swobodny dostęp w celu konserwacji i inspekcji. Jeśli w Twojej placówce stosowane są szafy montowane na ścianie, upewnij się, że miękki rozruch ma przynajmniej 100 mm luzu ze wszystkich stron, aby zapobiec nagromadzeniu ciepła. Przy planowaniu instalacji miękkiego rozruchu rozważ także odległość od silnika i źródła zasilania, ponieważ dłuższe długości kabli mogą obniżyć czułość sterowania.
Weryfikacja wymagań dotyczących zasilania i specyfikacji elektrycznych
Przed rozpoczęciem instalacji miękkiego rozruchu należy upewnić się, że zasilanie elektryczne w obiekcie jest zgodne ze specyfikacją miękkiego rozruchu oraz wymaganiami silnika. Należy sprawdzić tabliczkę znamionową silnika pod kątem napięcia, częstotliwości, konfiguracji faz i mocy znamionowej wyrażonej w kilowatach lub końcach mechanicznych. Miękki rozruch musi być przystosowany do tego samego napięcia i częstotliwości co silnik; montaż miękkiego rozruchu o niezgodnych parametrach elektrycznych może spowodować awarię sprzętu lub zagrożenia bezpieczeństwa. Należy upewnić się, że zasilanie jest w stanie obsłużyć charakterystykę prądów udarowych miękkiego rozruchu oraz że dostępna jest odpowiednia ochrona obwodu. Ta weryfikacja przed instalacją zapobiega kosztownym błędom i gwarantuje niezawodne działanie miękkiego rozruchu przez cały okres jego eksploatacji.
Instalacja fizyczna i połączenia elektryczne
Montaż jednostki miękkiego rozruchu
Rozpocznij instalację miękkiego rozruchu, bezpiecznie montując urządzenie na odpowiedniej podstawie lub w stojaku za pomocą odpowiednich elementów mocujących przeznaczonych do zastosowań przemysłowych. Miękki rozruch należy montować pionowo lub poziomo zgodnie ze specyfikacją zawartą w instrukcji produktu – nie wolno go instalować pod skrajnymi kątami, które mogłyby pogorszyć wydajność chłodzenia. Przy montażu miękkiego rozruchu na istniejącym sprzęcie upewnij się, że powierzchnie montażowe są czyste, suche i wytrzymałe konstrukcyjnie. W przypadku instalacji miękkiego rozruchu w środowisku zewnętrznym lub o wysokiej wibracji użyj podkładów tłumiących wibracje, aby zminimalizować naprężenia mechaniczne działające na komponenty wewnętrzne. Zadbaj o wystarczającą przestrzeń wokół miękkiego rozruchu umożliwiającą odprowadzanie ciepła; niewłaściwie wentylowane miejsce instalacji spowoduje obciążenie termiczne i skróci żywotność komponentów.
Podłączanie wejścia zasilania i wyjścia silnika
Poprawne okablowanie ma kluczowe znaczenie podczas instalacji miękkiego rozruchu. Podłącz trójfazowe zaciski wejściowe zasilania do sieci zasilającej obiektu, używając przewodów odpowiedniego przekroju. Diagram instalacji miękkiego rozruchu dostarczony przez producenta pokazuje dokładne położenie zacisków wejściowych, które w układach trójfazowych są zwykle oznaczone jako L1, L2 i L3. Po zainstalowaniu połączeń wejściowych miękkiego rozruchu podłącz zaciski wyjściowe do silnika, używając przewodów o tym samym przekroju co przewody wejściowe. A miękki starter instalacja wymaga, aby wszystkie połączenia były ścisłe i bezpieczne; luźne połączenia generują ciepło i stwarzają zagrożenie pożarowe. Przed włączeniem zasilania dwukrotnie sprawdź każde połączenie, aby upewnić się, że praca instalacyjna miękkiego rozruchu spełnia normy przepisów elektrycznych.
Konfigurowanie sygnałów sterujących i sprzężenia zwrotnego
Montaż przewodów sterujących stanowi kluczowy etap instalacji miękkiego rozruchu. Większość instalacji miękkich rozruchów obejmuje przyciski START i STOP, które są podłączone do dedykowanych zacisków sterujących na urządzeniu. Te zaciski sterujące pracują przy niskim napięciu, zwykle 24 V DC, zapewniając bezpieczną izolację od obwodów zasilania wysokiego napięcia. Jeśli instalacja miękkiego rozruchu wymaga zdalnego monitoringu lub integracji z systemami sterowania obiektu, należy podłączyć wyjścia analogowe lub cyfrowe sygnałów zwrotnych do sprzętu nadzorczego. Niektóre instalacje miękkich rozruchów zawierają opcjonalne wyjścia monitoringu prądu, które śledzą prąd silnika w trakcie przyspieszania. Przed włączeniem zasilania miękkiego rozruchu należy sprawdzić wszystkie połączenia sterujące multimetrem, aby zapobiec awariom obwodów sterujących.
Konfiguracja, testowanie i wprowadzanie do eksploatacji
Programowanie i konfiguracja parametrów
Po zakończeniu fizycznej instalacji miękkiego rozruchu skonfiguruj parametry urządzenia tak, aby odpowiadały konkretnym wymaganiom aplikacji. W większości instalacji miękkich rozruchów należy ustawić czas narastania napięcia, który kontroluje, jak szybko urządzenie doprowadza silnik do pełnego napięcia. Typowe czasy narastania napięcia mieszczą się w zakresie od 5 do 20 sekund i zależą od charakterystyki obciążenia oraz wymagań mechanicznego układu. Proces instalacji miękkiego rozruchu obejmuje również ustawienie limitów prądu silnika, aby zapobiec przeciążeniu podczas rozruchu. Dostęp do interfejsu programowania miękkiego rozruchu możliwy jest za pośrednictwem lokalnej klawiatury, dedykowanego oprogramowania lub narzędzia do zdalnego wprowadzania do eksploatacji. Zapoznaj się z dokumentacją miękkiego rozruchu, aby upewnić się, że wszystkie parametry zostały poprawnie wprowadzone przed uruchomieniem silnika.
Przeprowadzanie początkowych testów i weryfikacja
Kompleksowa instalacja miękkiego rozruchu obejmuje systematyczne testowanie w celu zweryfikowania prawidłowego działania. Przeprowadź początkowy przegląd wizualny, aby upewnić się, że wszystkie przewody są prawidłowo zamocowane i że w obudowie miękkiego rozruchu nie ma obcych przedmiotów. Użyj multimetru, aby sprawdzić obecność napięcia na zaciskach wejściowych przed próbą uruchomienia silnika. Gdy będziesz pewien, że instalacja miękkiego rozruchu jest mechanicznie i elektrycznie bezpieczna, aktywuj polecenie Start i obserwuj zachowanie przyspieszenia silnika. Miękki rozruch powinien stopniowo zwiększać napięcie, a silnik powinien osiągnąć pełną prędkość bez nagłych szarpnięć ani nietypowych dźwięków. Monitoruj temperaturę miękkiego rozruchu podczas próbnego uruchomienia; lekka ciepłość jest normalna, ale nadmierne nagrzanie wskazuje na problem konfiguracyjny wymagający natychmiastowej uwagi.
Dokumentowanie i kończenie instalacji
Uzupełnij instalację miękkiego rozruchu, starannie udokumentowując wszystkie ustawienia konfiguracji, połączenia zasilania oraz okablowanie sterujące. Przygotuj szczegółowy zapis wartości parametrów wprowadzonych podczas uruchamiania miękkiego rozruchu, w tym czasów narastania, ograniczeń prądowych oraz wszelkich aktywowanych funkcji ochronnych. Zrób zdjęcia układu instalacji miękkiego rozruchu, połączeń zaciskowych oraz rozmieszczenia okablowania sterującego, aby wspierać przyszłe działania diagnostyczne i konserwacyjne. Przekaż personelowi obsługowemu jasne instrukcje dotyczące uruchamiania, zatrzymywania oraz monitorowania miękkiego rozruchu w trakcie normalnej eksploatacji. Dokumentacja instalacji miękkiego rozruchu umożliwia szybszą diagnostykę i zmniejsza nieporozumienia w przypadku konieczności wprowadzenia modyfikacji sprzętu w przyszłości.
Najczęściej zadawane pytania
Jakie środki ostrożności elektrycznej należy zachować podczas instalacji miękkiego rozruchu?
Zawsze odłącz zasilanie w głównym wyłączniku obwodu przed rozpoczęciem jakichkolwiek prac instalacyjnych sterownika rozruchowego na elementach elektrycznych. Używaj odpowiednich środków ochrony indywidualnej, w tym rękawic izolacyjnych i okularów ochronnych, podczas pracy w pobliżu zacisków wysokiego napięcia. Sprawdź zaciski wejściowe multimetrem, aby potwierdzić brak napięcia przed dotknięciem jakichkolwiek przewodów w obudowie sterownika rozruchowego. Nie wykonuj prac instalacyjnych sterownika rozruchowego, gdy urządzenie jest pod napięciem ani gdy inni pracownicy uruchamiają silnik. Stosuj wszystkie procedury blokady i oznaczania wymagane przez Twoją placówkę, aby zapobiec przypadkowemu załączeniu napięcia w trakcie procesu instalacji sterownika rozruchowego.
Jak rozwiązywać typowe problemy związane z instalacją sterownika rozruchowego?
Jeśli miękki rozruch nie uruchamia silnika podczas uruchamiania, sprawdź, czy napięcie jest obecne na zaciskach wejściowych oraz czy wszystkie sygnały sterujące są prawidłowo podłączone. Upewnij się, że silnik nie jest mechanicznie zablokowany ani zaklinowany, ponieważ może to uniemożliwić poprawne działanie miękkiego rozruchu. Jeśli silnik przyspiesza niestabilnie lub wibruje, czas narastania miękkiego rozruchu może być zbyt krótki; zwiększ ten parametr stopniowo i przeprowadź ponowne testy. Nadmierne nagrzewanie się miękkiego rozruchu podczas pracy zwykle wskazuje na niewystarczającą wentylację lub zbyt agresywne wartości parametrów dla konkretnego silnika i obciążenia.
Jakie czynności konserwacyjne są wymagane po instalacji miękkiego rozruchu?
Po zakończeniu instalacji miękkiego rozruchu zaplanuj regularne inspekcje, aby upewnić się, że połączenia kablowe pozostają dobrze dokręcone oraz że ilość pyłu gromadzącego się wokół otworów wentylacyjnych jest minimalna. Okresowo przeprowadzaj skanowanie termowizyjne w celu wykrycia obszarów o podwyższonej temperaturze, które mogą wskazywać na powstające problemy elektryczne wewnątrz miękkiego rozruchu. Co kwartał testuj obwody sterowania, aby zapewnić niezawodne działanie poleceń Start i Stop. Jeśli instalacja miękkiego rozruchu obejmuje modyfikacje parametrów dostosowanych do sezonowych zmian obciążenia, zaktualizuj konfigurację zgodnie z tymi zmianami i udokumentuj wszystkie modyfikacje w rejestrze konserwacji.
